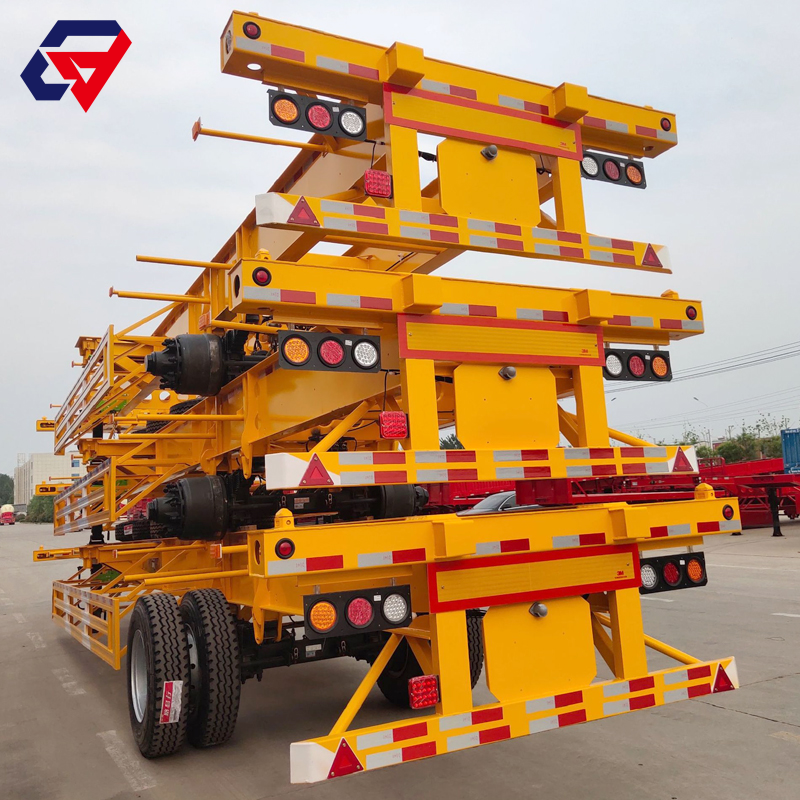

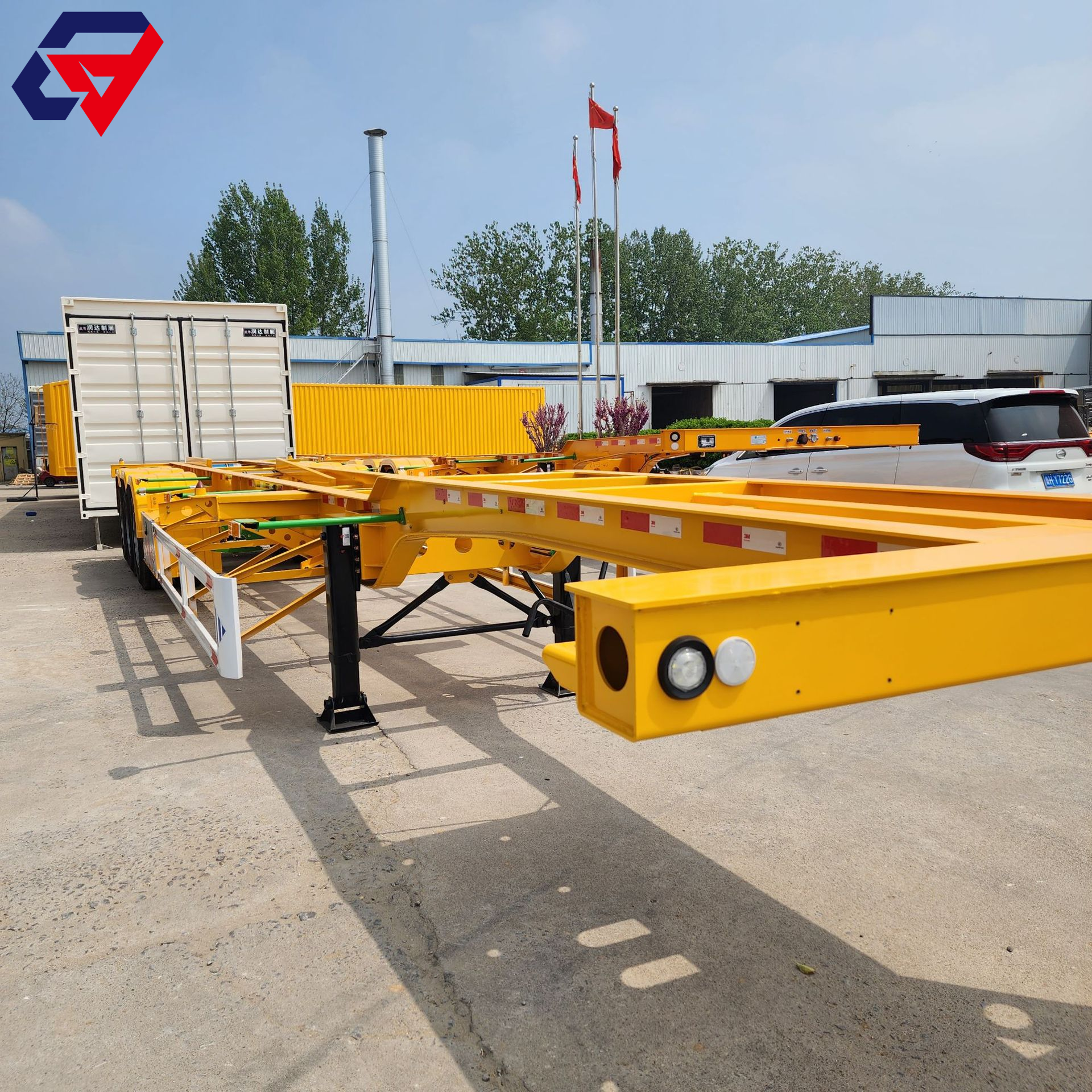

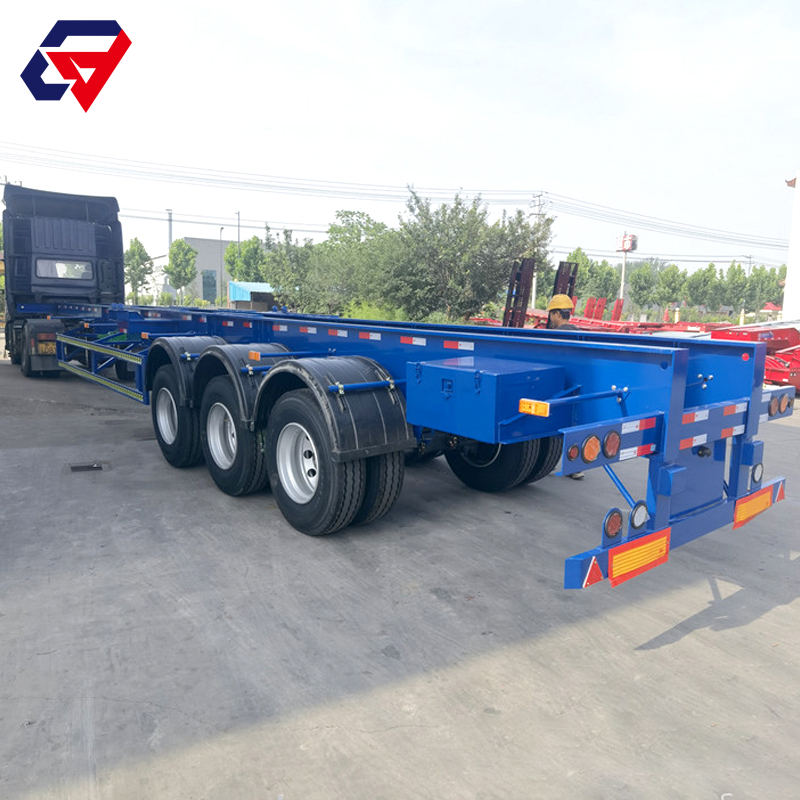

يستخدم شبه المقطورة الهيكلية بشكل رئيسي في السفن والموانئ والطرق البرية ومحطات النقل والجسور والأنفاق، لدعم أنظمة النقل متعدد الوسائط اللوجستية.
مصمم خصيصًا لنقل جميع أنواع الحاويات، يمكن للعملاء اختيار عدد الأقفال حسب احتياجاتهم، وجميع الملحقات يتم اختيارها من موردين لديهم 20 عامًا من الخبرة في الاستخدام، مع متانة طويلة الأمد وقوة كافية.
المميزات - شبه المقطورة الهيكلية
هيكل فولاذي قوي للغاية مع قدرة تحمل عالية، سعة تحميل تصل إلى 40 طن.
نظام تعليق ميكانيكي بزنبركات ثقيلة لتلبية متطلبات الأحمال العالية وتحمل ظروف الطرق الوعرة.
يمكن تخصيص الطول والعرض حسب الطلب.
يتوفر خيار تعليق هوائي وتعليق البوجي.
8 وحدات قفل ملتوي لحمل حاويات 20 قدم و40 قدم.
| مقطورة هيكل عظمي نصفية 20 قدم | مقطورة هيكل عظمي نصفية 40 قدم | مقطورة هيكل عظمي نصفية 45 قدم |
| العلامة التجارية: هايمينغ | العلامة التجارية: هايمينغ | العلامة التجارية: هايمينغ |
| محورين/3 محاور | 3 محاور/4 محاور | 3 محاور/4 محاور |
| تحميل حاوية 20 قدم | 1×40قدم/2×20قدم تحميل حاوية | 1×45قدم/1×40قدم/2×20قدم تحميل حاوية |
| سعة التحميل: 20-50 طن | سعة التحميل: 30-80 طن | سعة التحميل: 30-80 طن |
| النوع: عنق الإوز أو المزدوج | النوع: عنق الإوز أو المزدوج | النوع: عنق الإوز أو المزدوج |
| العارضة الرئيسية |
| المادة: Q345/T700 | المادة: Q345/T700 | المادة: T700 |
| سمك اللوحة العلوية: 12 مم | سمك اللوحة العلوية: 14 مم | سمك اللوحة العلوية: 10 مم |
| سمك اللوحة الوسطى: 6 مم | سمك اللوحة الوسطى: 6 مم | سمك اللوحة الوسطى: 5 مم |
| سمك اللوحة السفلية: 12 مم | سمك اللوحة السفلية: 16 مم | سمك اللوحة السفلية: 10 مم |
| الارتفاع: 500 مم | الارتفاع: 500 مم | الارتفاع: 420 مم |
| البعد |
| الطول×العرض×الارتفاع: 7000مم×2480مم×1560مم | الطول×العرض×الارتفاع: 12400مم×2480مم×1580مم | الطول×العرض×الارتفاع: 13950مم×2500مم×1600مم |
| المحور |
| 2/3 محاور×13 طن VEHCILE MASTER/FUWA/BPW | 3/4 محاور×13 طن VEHCILE MASTER/FUWA/BPW | 3/4 محاور×13/16 طن VEHCILE MASTER/FUWA/BPW |
| الإطار |
12R22.5 (8/12 قطعة) لينجلونج/ تريانجل/دبل كوين/بريدجستون | 12R22.5 (12/16 قطعة) لينجلونج/ تريانجل/دبل كوين/بريدجستون | 12R22.5 (12/16 قطعة) لينجلونج/ تريانجل/دبل كوين/بريدجستون |
| الجنط |
| 9.00×22.5 (8/12 قطعة) فولاذ/ألومنيوم | 9.0×22.5 (12/16 قطعة) فولاذ/ألومنيوم | 9.00×22.5 (12/16 قطعة) فولاذ/ألومنيوم |
| نوابض ورقية |
90مم×13مم×10 قطع 90مم×16مم×10 قطع | 90مم×13مم×10 قطع 90مم×16مم×10 قطع | 90مم×13مم×10 قطع 90مم×16مم×10 قطع |
| دبوس الملك |
| #50 (2")/#90 (3.5") جوست/علامة تجارية أخرى | #50 (2")/#90 (3.5") جوست/علامة تجارية أخرى | #50 (2")/#90 (3.5") جوست/علامة تجارية أخرى |
| هبوط معدات |
| 28 طن بسرعتين جوست/علامة تجارية أخرى | 28 طن بسرعتين جوست/علامة تجارية أخرى | 28 طن بسرعتين جوست/علامة تجارية أخرى |
| قفل ملتوي |
| 4 مجموعات | 12 مجموعة | 12 مجموعة |
| الطلاء |
| طلاء كهربائي | طلاء كهربائي | طلاء كهربائي |
